Що означає SDR у трубі? Повний посібник

Що означає SDR?

SDR означає Стандартне співвідношення розмірів , і це одна з перших характеристик, яку перевіряє інженер, вибираючи пластикову трубу для проекту. Число показує, як зовнішній діаметр труби співвідноситься з товщиною її стінки, що, у свою чергу, визначає, який тиск може безпечно витримувати труба. Наприклад, труба з маркуванням SDR 11 має зовнішній діаметр, що в одинадцять разів перевищує мінімальну товщину стінки.

Цей термін постійно з’являється в специфікаціях водопровідних, газових, каналізаційних і промислових трубопроводів, особливо для напірних труб ПНД і ПВХ. Виробники, що виробляють a повний асортимент труб ПНД зазвичай вказують SDR поряд із діаметром труби та класом тиску, оскільки ці три значення разом визначають, на що розрахована труба.

Як розраховується SDR

Формула SDR проста:

SDR = зовнішній діаметр ÷ мінімальна товщина стінки

Візьміть трубу із зовнішнім діаметром 4,5 дюйма та мінімальною товщиною стінки 0,409 дюйма. Розділіть одне на інше, і результат становитиме 11, тому трубу класифікують як SDR 11. Змініть товщину стінки на 0,265 дюйма на тому самому діаметрі, і SDR підніметься до 17. Нічого щодо зовнішнього діаметра не змінилося — змінилася лише стінка, і ця єдина змінна фіксує число SDR.

Чому SDR має значення для продуктивності труб

SDR — це не просто маркування розмірів — це прямий показник того, який внутрішній тиск може витримати труба. Взаємозв’язок протікає в одному чіткому напрямку: менше число SDR означає більш товсту стінку відносно діаметра труби, а товща стінка витримує більший тиск. Більше число SDR означає тоншу стінку, менший тиск і, як правило, легшу та дешевшу трубу.

Ось чому дві труби різного діаметру, але однакового SDR, мають однаковий номінальний тиск, якщо вони виготовлені з одного матеріалу. 2-дюймова труба SDR 11 HDPE і 12-дюймова труба SDR 11 HDPE розраховані на однаковий робочий тиск, оскільки співвідношення стінки до діаметра залишається постійним. Ця послідовність є частиною того, що робить труба з поліетилену високої щільності для розподілу води легко визначити для системи зі змішаними розмірами труб.

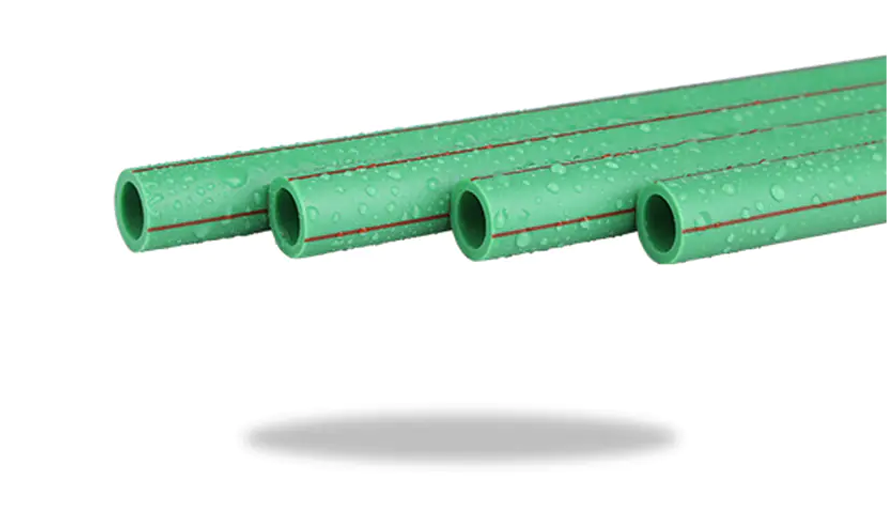

Товщина стінки, залежна від SDR, також впливає на жорсткість. Труба з меншим SDR протистоїть прогину під навантаженням ґрунту та транспортним навантаженням краще, ніж тонкостінна труба з високим SDR, що важливо для заглиблених установок. Така ж логіка поширюється і на інші системи пластикових трубопроводів — механічна міцність і опір стиску труби PPR відповідає співставному співвідношенню товщина стінки.

SDR проти DR: у чому різниця

SDR і DR обчислюються однаково й описують ті самі фізичні співвідношення, але вони не зовсім взаємозамінні терміни. DR (Співвідношення розмірів) застосовується до будь-якого співвідношення зовнішнього діаметра до товщини стінки. SDR відноситься конкретно до коефіцієнтів, які належать до стандартизованого ряду чисел, встановленого ANSI: 9, 11, 13,5, 17, 21, 26 і 32,5. Кожен крок цієї серії означає приблизно 20% зменшення товщини стінки порівняно з попереднім.

Деякі стандарти труб використовують співвідношення розмірів, які не стосуються цієї серії. Наприклад, ПВХ-труба AWWA C900 виготовляється в DR 14, DR 18 і DR 25 — значення, вибрані відповідно до певних класів тиску, а не відповідно до прогресії ANSI. Ці труби правильно називають трубою DR, а не трубою SDR, навіть незважаючи на те, що основна математика ідентична. У повсякденній розмові ці два терміни використовуються вільно, але відмінність має значення під час написання специфікацій або порівняння труби з різними пластиковими матеріалами, таким чином Труба HDPE порівняно з ПВХ і сталевою трубою у силі та гнучкості.

Загальні значення SDR та їх застосування

Не кожне значення SDR підходить для кожної роботи. Менші цифри йдуть там, де тиск найвищий; більші цифри йдуть там, де навантаження менше або його немає.

SDR 11 знаходить особливо широке застосування, оскільки він збалансовує потужність тиску з вартістю матеріалів, і це стандартний рейтинг для більшості газорозподільних трубопроводів, а також багатьох Труби HDPE призначені для розподілу газу . Навпаки, труби з рейтингом SDR 26 або 32,5 з’являються в дренажах із самопливом, де внутрішній тиск мінімальний і пріоритетом є економічна ефективність над міцністю на розрив.

Як правильно вибрати SDR

Вибір SDR починається з робочого тиску, який має витримувати труба, включаючи будь-який напір у системі. Звідси кілька інших факторів зазвичай підштовхують вибір до нижчого або більшого числа.

• Підвищення тиску від циклічної роботи насоса, закриття клапана або використання гідранта, яке може тимчасово перевищувати стабільний тиск
• Спосіб монтажу — направлене свердління та розрив труби спричиняють напругу розтягування, яка часто потребує більшої товщини стінки, ніж вимагається лише для номінального тиску
• Робоча температура, оскільки номінальний тиск для пластикової труби базується на стандартній еталонній температурі та падає з підвищенням температури
• Зовнішнє навантаження від глибини закладення, стану ґрунту та руху транспорту, що впливає на те, яка кільцева жорсткість потрібна трубі

Відповідно до Технічне керівництво Інституту пластикових труб щодо співвідношення розмірів HDPE , відповідність SDR як тиску, так і умовам монтажу, а не лише тиску, є тим, що забезпечує роботу системи трубопроводів протягом усього проектного терміну служби. Отримання SDR безпосередньо на початку дозволяє уникнути дорогих невідповідностей з фітингами та обладнанням для зварювання на лінії, оскільки з’єднання, муфти та зварювальні інструменти побудовані відповідно до певного діапазону SDR. Для ширшого погляду на те, де ці рейтинги вписуються в загальний вибір труб, див переваги та області застосування труб з поліетилену високої щільності .
